事業案内

金型課

主な業務内容

  • 金型、治工具類の設計、製作。
  • 金型、装置類の部品加工。
  • 極少ロットの切削部品の製作。

    • [設計]

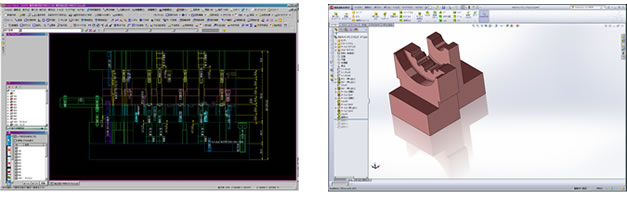

    ・2D CADにて金型、治工具の設計、3D CADにてモデリング

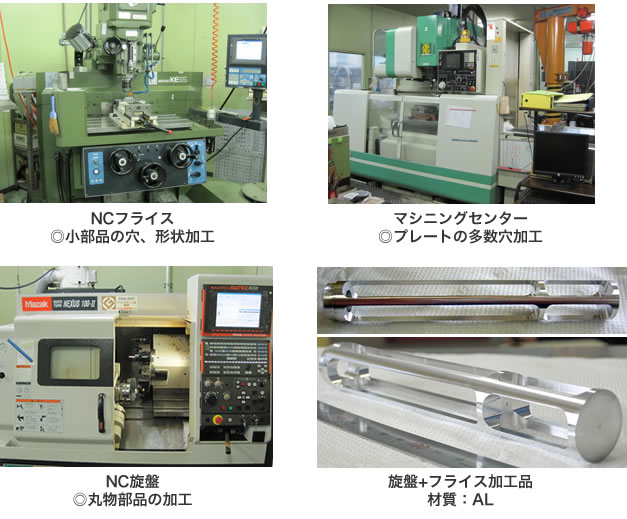

    [汎用切削加工]

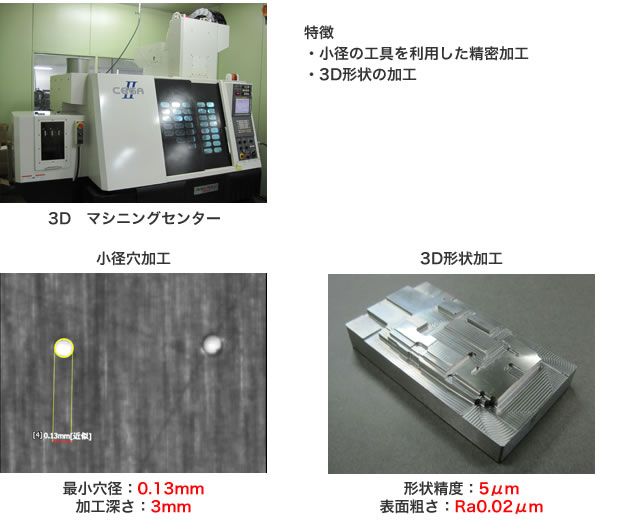

    [精密切削加工]

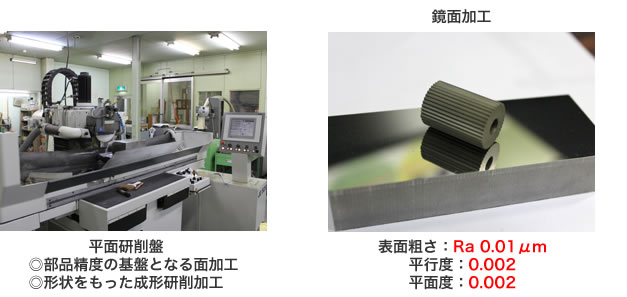

    [研削加工]


    [ワイヤー放電加工]


    ページのトップへ

    部品課

    主な業務内容

  • 順送型での多数量のプレス部品の生産。
  • 単型での少数量のプレス部品の生産。
  • プレス品のバレル加工。
  • レーザーマーカー、刻印機によるプレス品の2次加工。

    • ※順送型とは…
    コイル材を自動で送ることにより、短時間に多量のプレス部品を生産することが出来る金型。

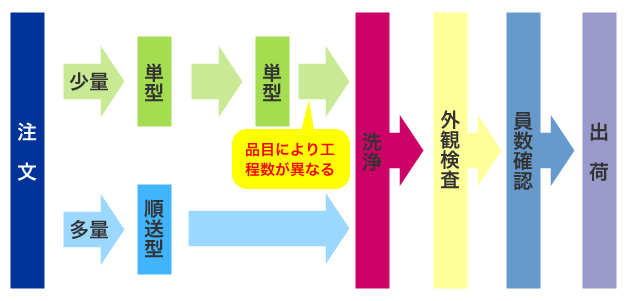

    生産の流れ

  • 生産開始時に初品の寸法確認を実施。
  • 各品目の決められた員数で抜き取り検査を実施。
  • 単型の工程間で傷の付きやすい品目は中間洗浄を実施。
  • 一部の品目で洗浄後に『バレル研磨』を実施。

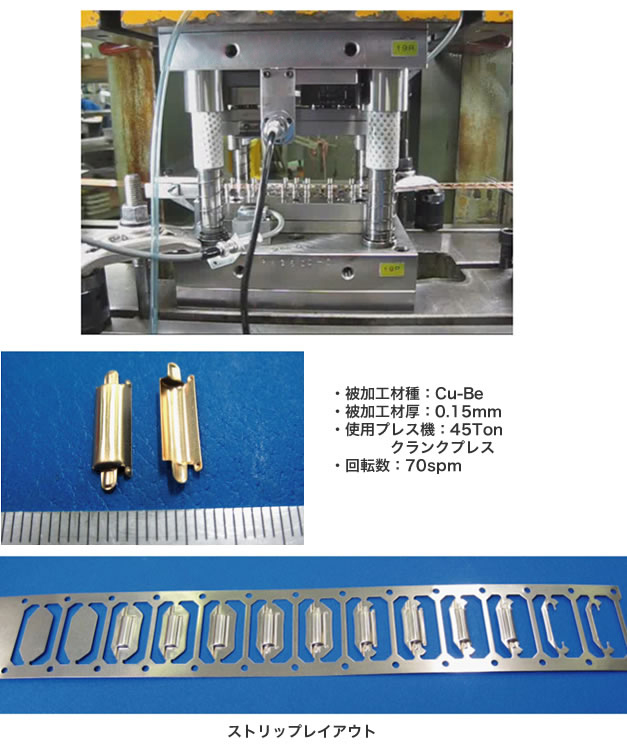

    • [順送型による生産]

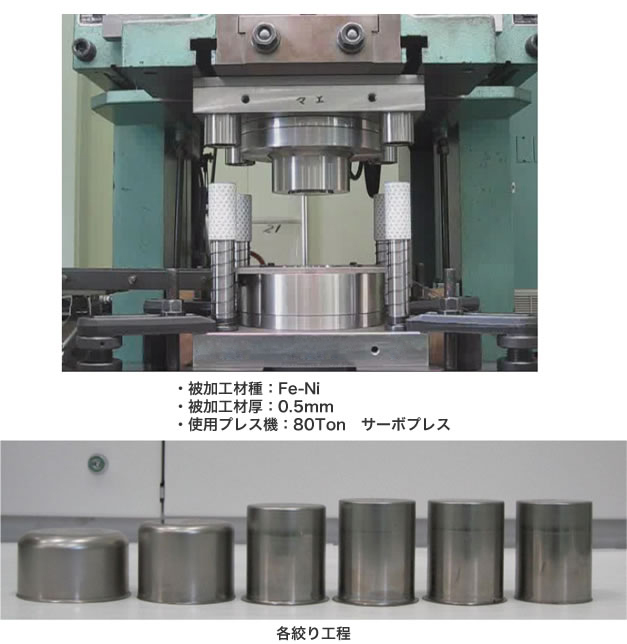

    [単型による生産]

    ページのトップへ

    レーザー課

    主な業務内容

  • 薄板の微細レーザー切断加工。
  • 試作電極類の製作。

    • [レーザー切断加工]

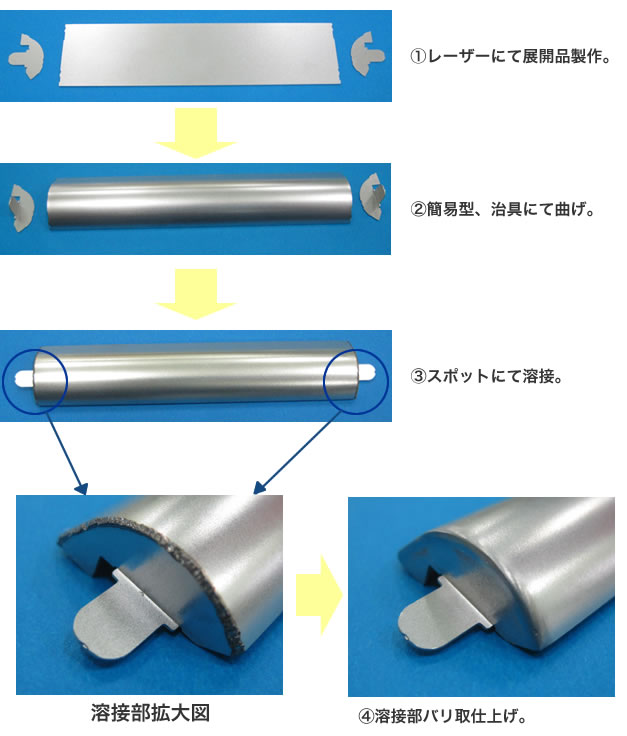

    [試作電極製作]


    ページのトップへ

    製造管理課

    主な業務内容

  • プレス量産部品の寸法検査。
  • 部品課の品質パトロール。
  • 金型部品加工品の寸法検査。
  • 外注加工品の受入れ検査。

    • 検査の流れ


    検査規格 JIS Z 9015-1
    AQL通常検査水準　Ⅱ なみ検査ー回抜取り方式 6.5

    [主要検査機器]
